ZEDEX® 750 Familie
Kryotechnik, hohe Temperatur und hohe PV – bis 280 °C.
Die ZX-750®-Familie eignet sich für sehr hohe Temperaturen, kombiniert mit hohen pv-Werten. Dank seines niedrigen Sprödigkeitspunktes – brittle point – kann es jedoch auch in kryogenen Anwendungen eingesetzt werden.
ZX-750V5T® sollte immer dann eingesetzt werden, wenn die Betriebstemperatur 200°C übersteigt und die Belastungen, die Lebensdauer und die Dimensionsstabilität verbessert werden sollen. ZX-750V5T® hat die höchste zulässige Flächenpressung für Geschwindigkeiten zwischen 10 und 200 m/min und die besten Verschleißwerte bei 150°C unter den ZEDEX®-Werkstoffen.
Die Modifikation ZX-750V5KF® hat nahezu den gleichen Aluminium-Wärmeausdehnungskoeffizienten und seine Rückstellverhalten bei -196°C ist die zweitbesten nach ZX-324V11T® unter den ZEDEX®-Werkstoffen.
ZEDEX® 750 Familie
Kryotechnik, hohe Temperatur
und hohe PV – bis 280 °C.
Die ZX-750®-Familie eignet sich für sehr hohe Temperaturen, kombiniert mit hohen pv-Werten. Dank seines niedrigen Sprödigkeitspunktes kann es jedoch auch in kryogenen Anwendungen eingesetzt werden.
ZX-750V5T® sollte immer dann eingesetzt werden, wenn die Betriebstemperatur 200°C übersteigt und die Belastungen, die Lebensdauer und die Dimensionsstabilität verbessert werden sollen. ZX-750V5T® hat die höchste zulässige Flächenpressung für Geschwindigkeiten zwischen 10 und 200 m/min und die besten Verschleißwerte bei 150°C unter den ZEDEX®-Werkstoffen.
Die Modifikation ZX-750V5KF® hat fast den gleichen Aluminium-WAK und seine Elastizitätswerte bei -196°C sind die zweitbesten nach ZX-324V11T® unter den ZEDEX®-Werkstoffen.
Wann nehme ich die Familie ZX-750® ?
- Bei sehr hohen Temperaturen
- Bei sehr niedriegen Temperaturen
- Bei sehr hohen pv-Werten
Wann ist die Familie ZX-750®
nicht geeignet?
- Wenn eine geringe Wasseraufnahme gefordert wird (hierfür z.B. die Familie ZX-530®)
- Wenn FDA-Konformität gefordert wird (hierfür z.B. die Familie ZX-530®)
Was kann ersetzt werden?
| ZEDEX | Temperatur | Festigkeit | Zähigkeit | Reibung | Präzision | Verschleiß | Kosten | pv-Werte | Chemikalien | |||
| ZX-750V5T | 9 | 6 | 8 | 6 | 7 | 6 | 3 | 10 | 8 | |||
| ZX-750V5KF | 9 | 5 | 9 | 6 | 9 | 9 | 2 | 8 | 8 | Möglicher | ||
| Standardwerkstoffe | Ersatz für | |||||||||||
| PEEK | 8 | 6 | 7 | 5 | 7 | 4 | 4 | 7 | 8 | |||
| PAI (ZX-900) | 8 | 7 | 7 | 5 | 8 | 5 | 2 | 8 | 6 | |||
| PI | 8 | 7 | 8 | 4 | 7 | 9 | 2 | 9 | 7 | |||
| TPI | 7 | 6 | 7 | 5 | 7 | 4 | 3 | 7 | 7 |
Grundtyp
ZX-750V5T
⟶ Wert je höher = besser
ZX-750V5T Materialdatenblatt
Beständigkeiten
- UV-Strahlung: (1000 Std. Xenon DIN 53597)
Zugfestigkeit: kein Abfall, Bruchdehnung: – 30 % - Gamma-Strahlung: Grenzwertdosis 8000 kGy
- Chemikalien, beständig: Lösemittel, verdünnte Säuren und Laugen
- Chemikalien, unbeständig:Starke Säuren und Laugen, Oxidationsmittel
- Schmier- und Kraftstoffe: Beständig
- Wasser: Max. Wasseraufnahme: 0,7%, Dimensionsänderungen: 0,4% bis max. 120°C beständig
- Brandverhalten: Sauerstoffindex (LOI): 52% Einstufung: V-0 (UL94)
Eigenschaften
- Hart, steif, zäh
- Hohe Dimensionsstabilität
- Hohe Ermüdungsfestigkeit
- Hohe Witterungsbeständigkeit
- Gutes Brandverhalten (geringe Rauchgasentwicklung)
- Spannungsrissunempfindlich
- Vakuum geeignet
- Gute Zerspanbarkeit
- Kleb- und schweißbar
- Enthält PTFE
Einsatzparameter
- Temperatur (T):
–250 °C bis +300 °C (+320 °C) - Flächenpressung (p):
max. 41 (125) MPa - Gleitgeschwindigkeit (v)
max. 350 m/min - Ermüdung (S)
Zug-Schwellfestigkeit bei 20 °C und 10 6 Lastwechsel,
1 Hz = 35 MPa
Modifikation
ZX-750V5KF
⟶ Wert je höher = besser
ZX-750V5KF Materialdatenblatt
Eigenschaften
- Steifer
- Härter
- Sehr hohe Festigkeit
- keine Faserverstärkung
Einsatzparameter
- Temperatur (T):
–250 °C bis +280 °C (+320 °C) - Flächenpressung (p):
max. 41 (125) MPa - Gleitgeschwindigkeit (v)
max. 350 m/min - Ermüdung (S)
55 MPa

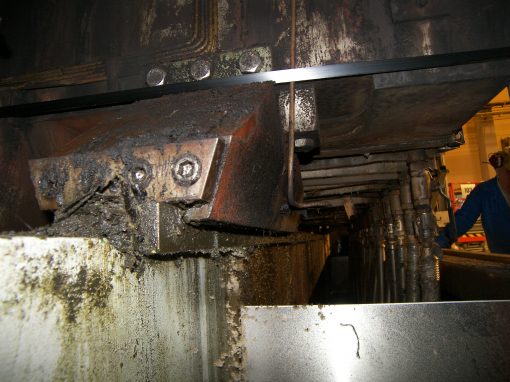

Anwendungsgebiete
Lieferformen, Verarbeitungverfahren
und Fertigteile
Verarbeitungsverfahren
- Spanabhebende Bearbeitung
- CNC Fräsen
- CNC Drehen
- Drehen konventionell
- Schleifen
- Gewinden
- Abrichten – Profilieren
- Sägen
- Hobeln
- Aufrauhen von Klebeflächen
- Spritzgussverfahren
- Schweißen
- Beschichtung – Ummanteln
- Kennzeichnung
- Kleben
- 3D Druck
Fertigteile
- Präzisionsbuchsen
- Gleitlagerbuchsen nach DIN
- Gleitführungen
- Gleitbahnbeläge
- Zahnräder
- Laufrollen
- Bewegungsmuttern
- Dichtungen
- Abstreifer
- Zahnstangen
- Zahnriemenscheiben
- Spindelmutter
- Rudderlager
- Pumpenlager
