ZEDEX® 100 Familie
Das „kleine PEEK“ – bis 110 °C
ZX-100® ist eine “Allround-Polymerfamilie“ mit hervorragenden tribologischen Eigenschaften. Aus diesem Grund weist ZX-100® keine extrem nachteiligen Eigenschaften auf, wie dies bei extremen Materialien wie z.B. PTFE üblicherweise der Fall ist.
Es hat keine Feuchtigkeitsaufnahmeprobleme wie PA und kann im Allgemeinen geschmierte Bronze in den meisten Anwendungen ersetzen, wodurch Gewicht, Zerspanungszeit und Kosten eingespart werden. Wegen seiner hervorragenden Eigenschaften bis 110°C (RTI-Str) wird es auch „kleines PEEK“ genannt. Z.B. die Modification ZX-100K® besitzt noch bessere PV-Werte als PEEK bis zu ca. 7m/min.
ZEDEX® 100 Familie
Das „kleine PEEK“ – bis 110 °C
ZX-100® ist eine “Allround-Polymerfamilie“ mit hervorragenden tribologischen Eigenschaften. Aus diesem Grund weist ZX-100® keine extrem nachteiligen Eigenschaften auf, wie dies bei extremen Materialien wie z.B. PTFE üblicherweise der Fall ist.
Es hat keine Feuchtigkeitsaufnahmeprobleme wie PA und kann im Allgemeinen geschmierte Bronze in den meisten Anwendungen unter Berücksichtigung der Temperaturersparnis, also Gewicht, Bearbeitungszeit und Kosten, ersetzen.
Es wird das „kleine“ PEEK genannt, da ZX-100K noch bessere PV-Werte als PEEK besitzt, bis zu ca. 7m/min.
Die ZX-100 Familie ist sehr gut als Ersatz für gewöhnliche Bronze und PA geeignet.
Wann nehme ich die Familie ZX-100® ?
- Anwendungen unter Wasser
- Bei Forderung nach geringem Verschleiß und Reibung
- Wenn FDA-Konformität oder EU 10/2011 Zulassung notwendig ist
(hierfür Modifikation ZX-100K® oder ZX-100K® blue)
Wann ist die Familie ZX-100®
nicht geeignet ?
- Bei hohen Temperaturen
(hierfür z.B. die Familie ZX-200®) - Bei starken Säuren, Laugen, Phenolen, Kresolen
(hierfür z.B. die Familie ZX-600®) - Bei Gammastahlen- und Dampfsterilisation
(eingeschränkt) (hierfür z.B. die Familie ZX-200®)
Was kann ersetzt werden?
| ZEDEX | Temperatur | Festigkeit | Zähigkeit | Reibung | Präzision | Verschleiß | Kosten | pv-Werte | Chemikalien | ||||
| ZX-100K | 3 | 6 | 8 | 8 | 7 | 9 | 9 | 7 | 3 | ||||
| ZX-100A | 1 | 5 | 8 | 7 | 5 | 9 | 9 | 7 | 3 | ||||
| ZX-100EL55/63 | 1 | 1 | 10 | 5 | 3 | 4 | 9 | 2 | 3 | ||||
| ZX-100MT | 4 | 7 | 7 | 8 | 8 | 8 | 9 | 6 | 3 | möglicher | |||
| Standardwerkstoffe | Ersatz für | ||||||||||||
| PA 4.6 | 4 | 7 | 8 | 3 | 2 | 4 | 9 | 5 | 3 | ||||
| PA6 | 2 | 5 | 8 | 2 | 4 | 7 | 10 | 5 | 3 | ||||
| PA6.6 | 2 | 6 | 8 | 2 | 3 | 4 | 10 | 5 | 3 | ||||
| PA6G | 2 | 5 | 8 | 3 | 3 | 4 | 10 | 5 | 4 | ||||
| PE UHMW | 2 | 2 | 10 | 9 | 1 | 8 | 10 | 4 | 6 | ||||
| PTFE + 60% Bz. | 8 | 2 | 5 | 6 | 3 | 4 | 6 | 4 | 2 | ||||
| PVDF | 4 | 4 | 10 | 6 | 3 | 7 | 7 | 4 | 7 | ||||
| POM | 2 | 6 | 7 | 7 | 3 | 6 | 10 | 5 | 3 | ||||
| PET | 3 | 6 | 8 | 3 | 6 | 4 | 10 | 5 | 3 | ||||
| PBT | 3 | 6 | 7 | 5 | 2 | 4 | 10 | 4 | 3 | ||||
| Edelstahl 1.4301 | 9 | 10 | 5 | 1 | 10 | 3 | 8 | 1 | 8 | ||||
| Sinterbronze | 8 | 10 | 5 | 5 | 10 | 4 | 6 | 3 | 1 |
Grundtyp
ZX-100K
⟶ Wert je höher = besser
ZX-100K Materialdatenblatt
Eigenschaften
- Hart, steif, zäh
- Hohe Ermüdungsfestigkeit
- Gute Witterungsbeständigkeit
- Spannungsrissunempfindlich
- Gute Zerspanbarkeit
- Kleb- und schweißbar
- FDA, LABS-konform
- EU 10/2011
- PTFE- und siliconfrei
- Ausgasungsarm
- Kerbempfindlich
Beständigkeiten
- UV-Strahlung: (1000 Std. Xenon DIN 53597)
Zugfestigkeit: –25%, Bruchdehnung: –43% - Gamma-Strahlung: Grenzwertdosis 1200 kGy
- Chemikalien, beständig: Aromatische und alliphatische Kohlenwasserstoffe, schwache Säuren und Laugen
- Chemikalien, unbeständig: Starke Säuren und Laugen, Phenole, Kresole
- Schmier- und Kraftstoffe: Beständig
- Wasser: Max. Wasseraufnahme: 0,3%, Dimensionsänderungen: 0,1% bis max. 80°C beständig
- Brandverhalten: Sauerstoffindex (LOI): 24% Einstufung: HB (UL94)
Einsatzparameter
- Temperatur (T):
-100°C bis +110°C (+140°C) - Flächenpressung (p):
max. 35 (75) MPa - Gleitgeschwindigkeit (v)
max. 100m/min - Ermüdung (S)
Zug-Schwellfestigkeit bei 20°C und 10⁶ Lastwechsel
1 HZ = 52MPa
Stöße, Vibrationen, Kantenpressung, Außeneinsatz, unter Wasser.
Erhältlich als:
- Halbzeuge
- Fertigteile
- 3D-Filament
Modifikation
ZX-100MT
⟶ Wert je höher = besser
ZX-100MT Materialdatenblatt:
Eigenschaften
- Steifer
- Härter
- Sehr hohe Festigkeit
- keine Faserverstärkung
- für Spritzguß geeignet
Einsatzparameter
- Temperatur (T):
-40°C bis +80°C (+130°C) - Flächenpressung (p):
max. 28 (85) MPa - Gleitgeschwindigkeit (v)
max. 150m/min - Ermüdung (S)
42 MPA
preiswerte Lösung für hochbeanspruchte Bauteile bis 80°C und geringer Gleitgeschwindigkeit
Erhältlich als:
- Granulat
- Halbzeuge
- Fertigteile

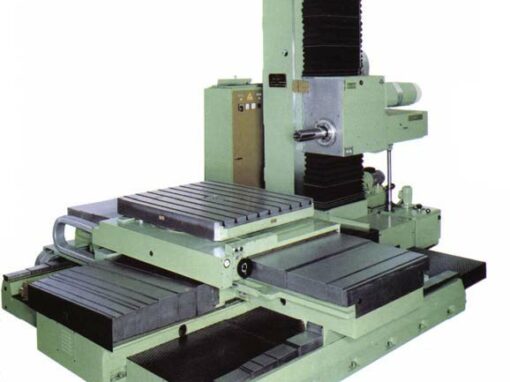

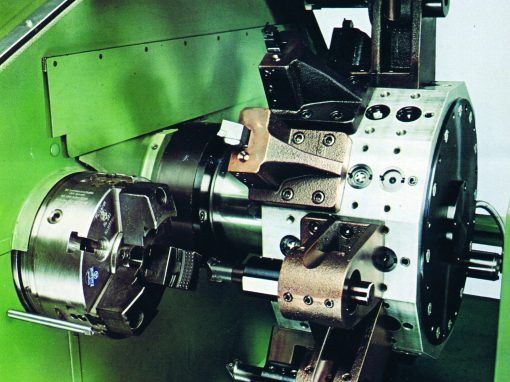

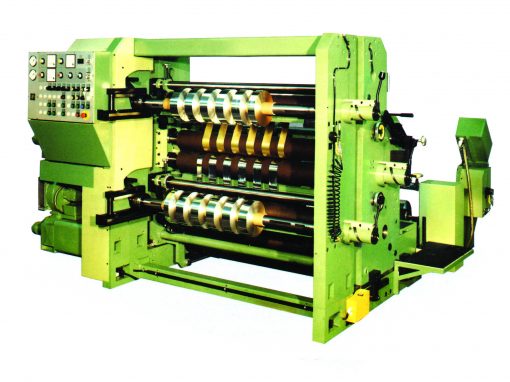

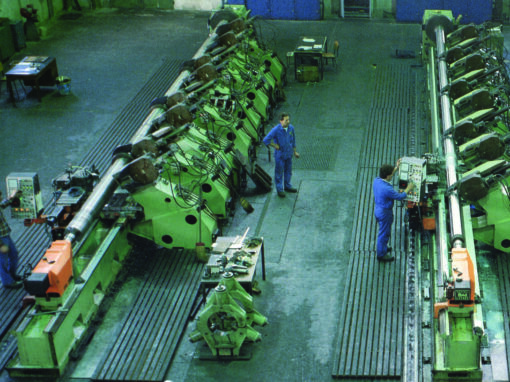

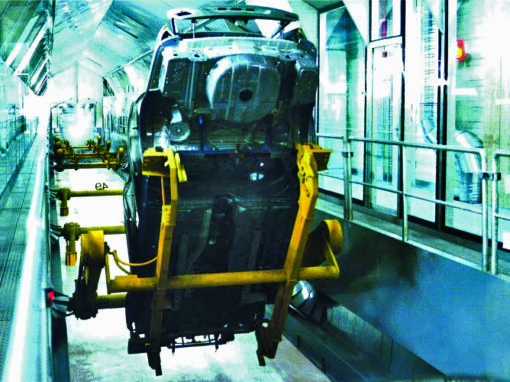

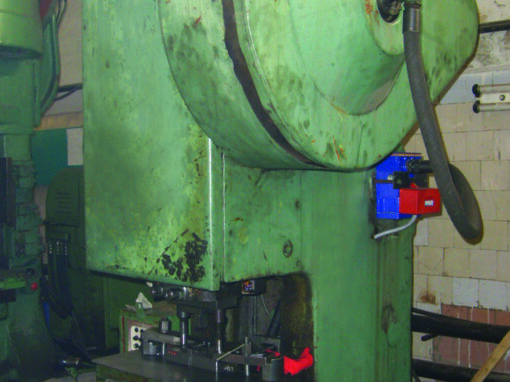

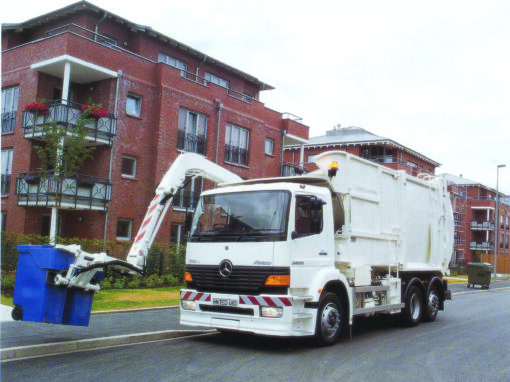

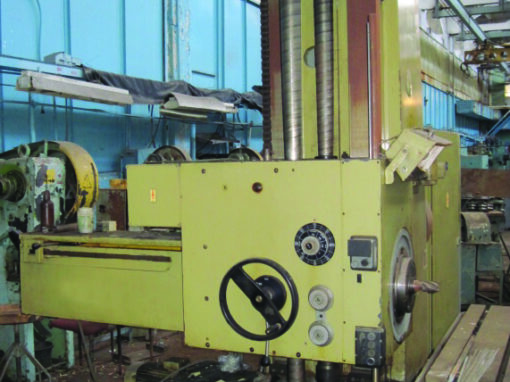

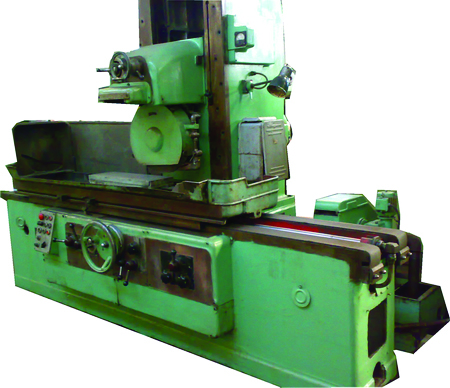

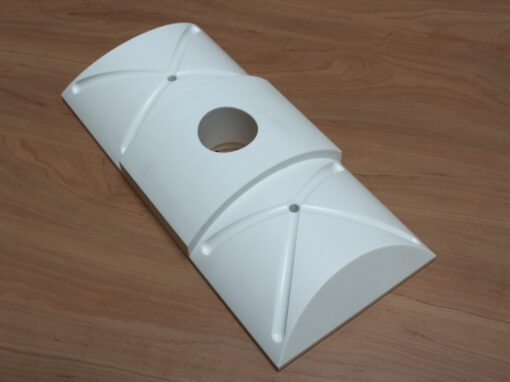

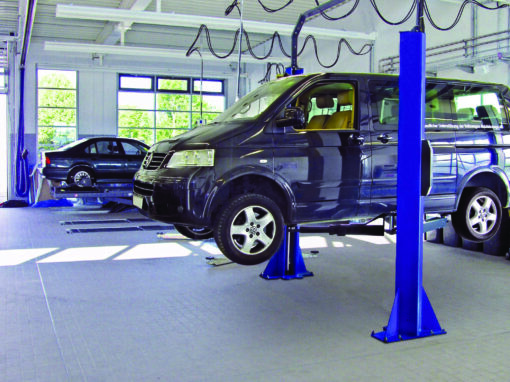

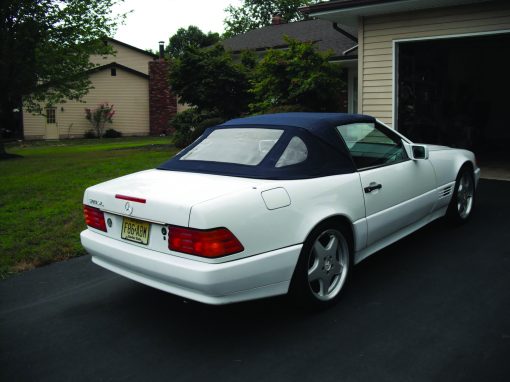

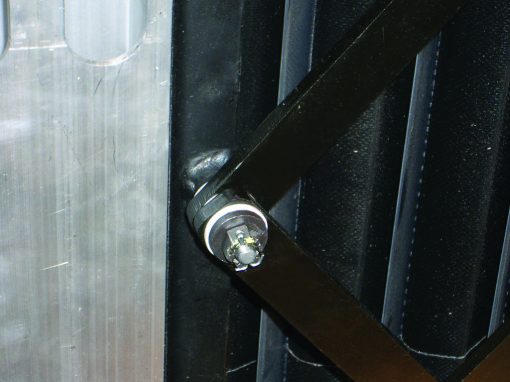

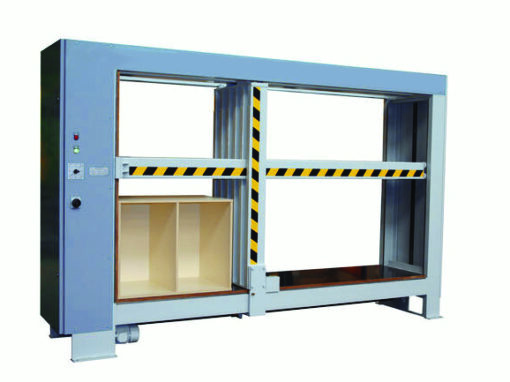

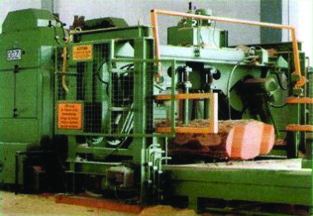

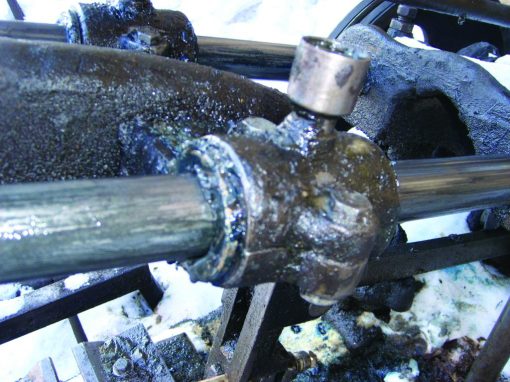

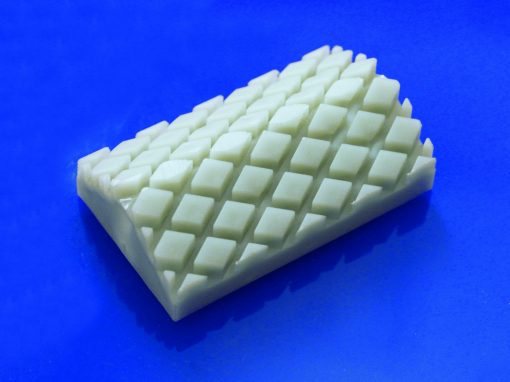

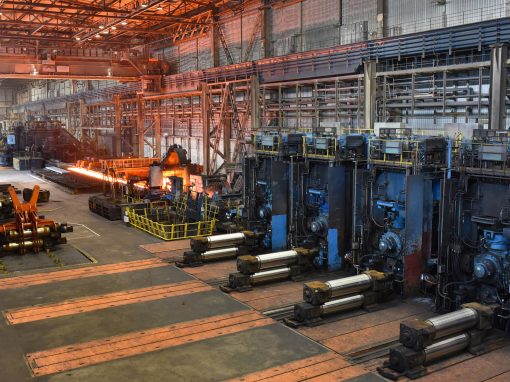

Anwendungsbeispiele
Lieferformen, Verarbeitungverfahren und Fertigteile
Lieferformen
- Granulat
- Vollstäbe
- Hohlstäbe
- Tafeln
- 3D-Filament
- gespante Teile
- spritzgegossene Teile
- 3D-Druck Additiv gefertigte Teile
Verarbeitungsverfahren
- Spanabhebende Bearbeitung
- CNC Fräsen
- CNC Drehen
- Drehen konventionell
- Schleifen
- Gewinden
- Abrichten – Profilieren
- Sägen
- Hobeln
- Aufrauhen von Klebeflächen
- Spritzgussverfahren
- Schweißen
- Beschichtung – Ummanteln
- Kennzeichnung
- Kleben
- 3D Druck
Fertigteile
- Präzisionsbuchsen
- Gleitlagerbuchsen nach DIN

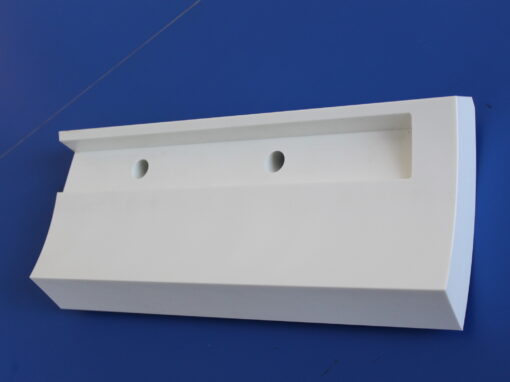

- Gleitführungen
- Gleitbahnbeläge
- Zahnräder
- Laufrollen
- Bewegungsmuttern
- Dichtungen
- Abstreifer
- Zahnstangen
- Zahnriemenscheiben

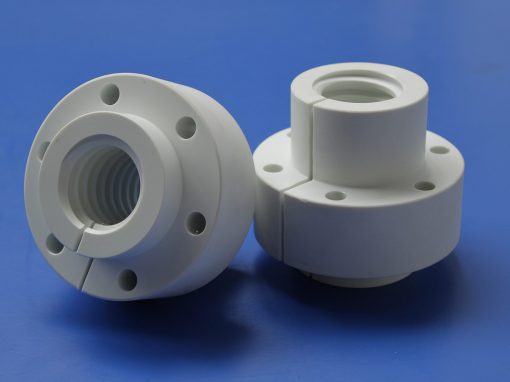

- Spindelmutter
- Rudderlager
- Pumpenlager
